雙金屬溫度計

產品名稱：雙金屬溫度計

產品報價：

產品特點： 一、產品概述 WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形···

免費咨詢：0517-86802259

發郵件給我們：406680577@qq.com

雙金屬溫度計的詳細資料：

一、產品概述

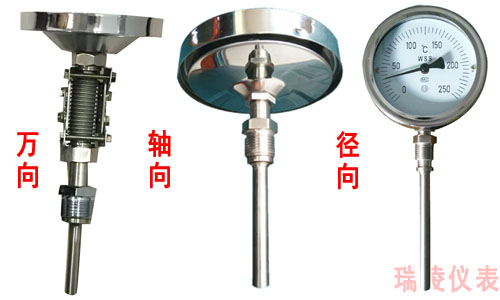

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形式分：徑向、軸向、萬向圖1所示，不同的結構安裝是不一樣的。

圖1

二、主要特點

現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。

三、工作原理

雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。

四、技術參數

1、標度盤公稱直徑：60mm，100mm，150mm

2、精度等級：1.0，1.5

3、熱響應時間：≤40S

4、防護等級：IP55

5、角度調整誤差：角度調整誤差應不超過其量程的1.0%

6、回差：雙金屬溫度計回差應不大于基本誤差限的**值

7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限**值的1/2

五、測溫范圍

測量范圍℃	適用范圍
測量范圍℃	工業、商業	實驗室、小型
-80～+40	√	√
-40～+80	√	√
0～50	√	√
0～100	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√
0～600	√	√

六、外形尺寸

形式	A	B	C	E	L	d
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
萬向型	105	23	178	120
萬向型	155	23	178	120

七、選型編碼

RL-						瑞凌儀表公司標識
系列號	WSS					雙金屬溫度計
表盤公稱直徑		-3				Φ60
		-4				Φ100
		-5				Φ150
表盤形式			0			軸向（直型）
			1			徑向（角型）
			2			135°向（鈍角型）
			8			萬向（可調角型）
安裝固定形式				0		無固定裝置
				1		可動外螺紋
				2		可動內螺紋
				3		固定螺紋
				4		固定法蘭
				5		卡套螺紋
				6		卡套法蘭
保護形式					-	普通型
					W	防護型
					F	防腐型

八、型號及規格
軸向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
型號	測溫范圍	精度等級	保護管材料	D	L	安裝固定形式
WSS-300	-40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-400				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60
WSS-406				Φ100		卡套法蘭
WSS-506				Φ150		卡套法蘭

徑向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
型號	測溫范圍	精度等級	保護管材料	D	L	安裝固定形式
WSS-310	-40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60
WSS-416				Φ100		卡套法蘭
WSS-516				Φ150		卡套法蘭

萬向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-480	-40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-485				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

135°向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-420	0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

備注：

選型須知：請?zhí)峁┬吞?、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級

九、價格
不同的安裝方式、長度、材質、表盤大小不一樣，它們價格是不一樣。
